2.1 過去5年國內氣凝膠市場已經初具規模
氣凝膠發展至今近 90 年，國內于 2012 年將其產業化。氣凝膠誕生于 1931 年，但直到 20 世紀 90 年代國外才開始將其產業化。但由于干燥過程成本較高，早期氣凝膠只能用于 航天軍工和石化領域。國內氣凝膠行業起步于 21 世紀 10 年代。2012 年國內首套 1000L 超臨界二氧化碳?xì)饽z干燥設備投產，標志著氣凝膠的規?；a(chǎn)，隨后經過多次技術迭 代，生產成本逐步降低。

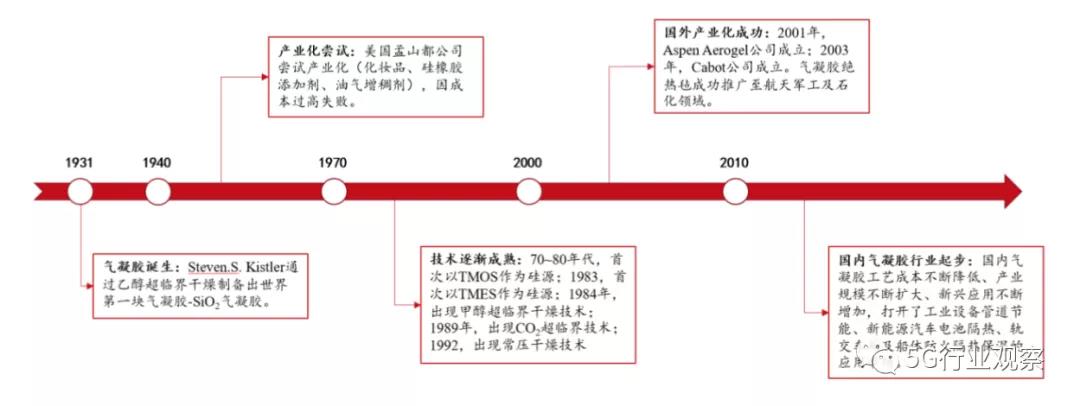

圖9：氣凝膠產業化歷程

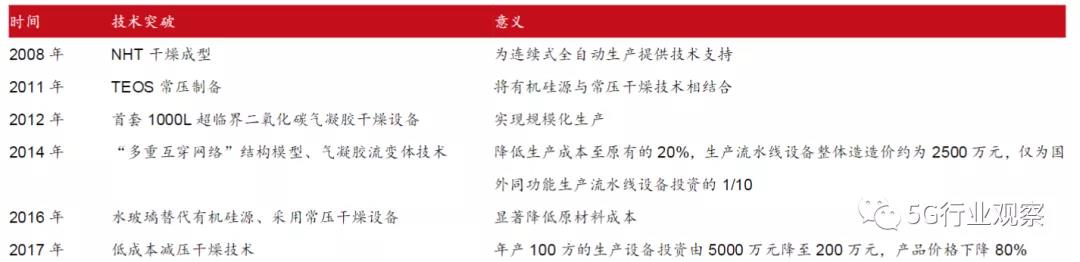

表4：國內技術降本時間線
過去 5 年國內氣凝膠市場通過技術進步實現產量的快速躍升。中國氣凝膠市場目前還處于 起步階段，但過去 5 年的技術進步已經實現了較大比例的降本，2015-2020 國內氣凝膠材 料產量年均復合增速為 38.5%、氣凝膠制品產量年均復合增速為 38.8%。

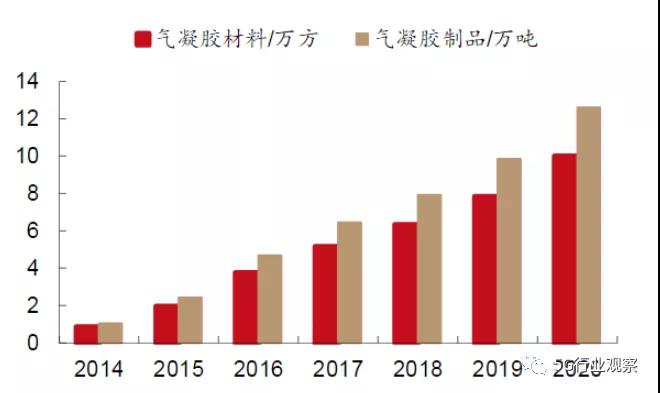

圖10：國內氣凝膠產量

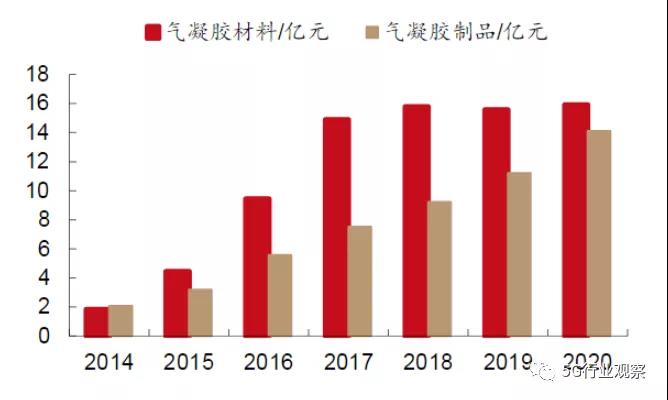

圖11：國內氣凝膠銷售額
氣凝膠具有非常好的隔熱性能、透光性、隔音性以及絕緣性，但目前工業界主要對其隔熱 性能開展一系列應用。目前成熟的下游市場主要有石油化工行業、工業隔熱行業、建筑建 材行業、航空航天、鋰電池行業等，其中石油化工占比 56%、工業隔熱占比 26%。

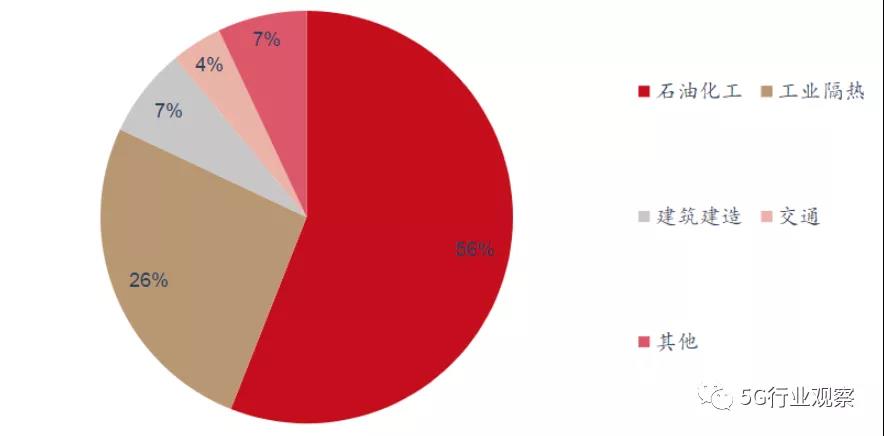

圖12：2019年國內氣凝膠行業下游市場應用占比

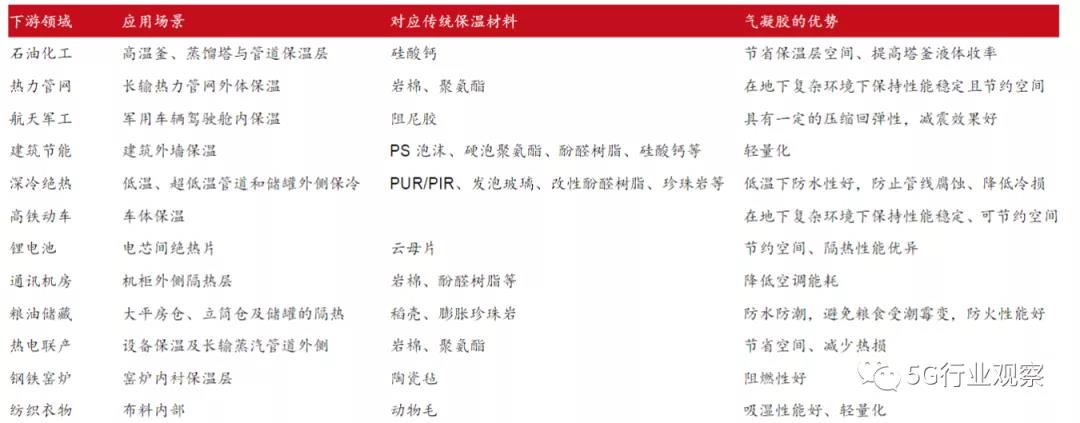

表5：氣凝膠應用領域及其優勢
2.2 碳中和背景下氣凝膠需求將快速提升
目前氣凝膠行業已經初具規模，我們認為當前時點將是氣凝膠行業起飛的拐點期，原因在 于：1）隨著二氧化碳超臨界技術的成熟以及行業的快速擴產，其成本相比 10 年前已經下 降約 80%，經濟性逐步提升；2）減少高溫油氣管道熱量流失以及提升高溫反應釜的保溫 效率契合碳減排大趨勢，氣凝膠憑借優異的阻熱性能，將逐步替代傳統保溫材料，市場空 間廣闊；3）新能源車與儲能鋰電池系統對鋰電池安全性有較高要求，因此需要使用阻熱 性能優異的氣凝膠作為鋰電池的隔熱材料，鋰電裝機的快速提升將快速拉動氣凝膠需求。
2.2.1 管道保溫材料：到2025年，國內管道用氣凝膠的需求空間將達155億元
我國于 2020 年提出“30·60”雙碳目標，減少高溫管道的熱量流失是契合碳減排大趨勢 的重要一環。煉化企業的高溫管道外側通常包覆較厚的保溫材料，對管道保溫可以有效降 低企業能源消耗，減少碳排放。而使用硅酸鈣、復合硅酸鹽、巖棉、礦渣棉等常規保溫材 料的管道在長周期的運行后，一方面熱損失增加導致裝置能耗上升，另一方面管道外表面 的高溫增加了燙傷事故的可能性，此外，巖棉、硅酸鋁等材料容易吸水導致保溫失效，聚 氨酯等有機絕熱材料阻燃性差，影響項目正常運行。雖然氣凝膠相對于其他保溫材料而言 價格仍相對較貴，但是從長周期經濟性考慮，氣凝膠使用壽命更長、使用量更少、不易吸 水、阻燃性能好，更契合節能減排大趨勢。

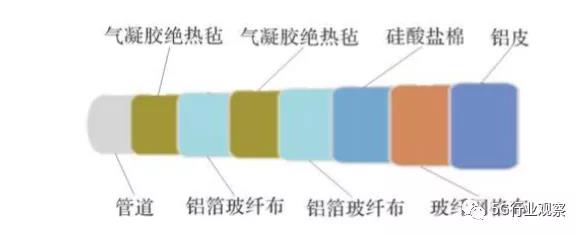

圖13：管道用氣凝膠復合保溫方案
以 350℃、4.5Mpa、流量 80t/h、外徑為 325mm 的長輸蒸汽管道項目為例，將傳統保溫 方案與氣凝膠復合保溫方案對比可以發現，方案 1 和方案 2 比方案 3 每公里每年分別節能 3127.6GJ、1937.0GJ，以熱價 53.89 元/GJ 進行測算，折算后將節省 16.9 萬、10.4 萬元。同時，管線的每公里溫降由原來的 6.9℃降至 4.8℃，可以大大降低熱損。
由于氣凝膠氈生產成本高，氣凝膠復合保溫方案的初始投資成本較高。以 1km 蒸汽管道 施工測算，方案 1、2、3 的總造價分別在 99.3、70.4、44.9 萬元，方案 1、2 分別比方案 3 貴 54.4、25.5 萬元，對應于上述的每年節省 16.9 萬、10.4 萬的能源成本，則方案 1、2 分別將于 3、2 年后收回增加的初始投資成本。

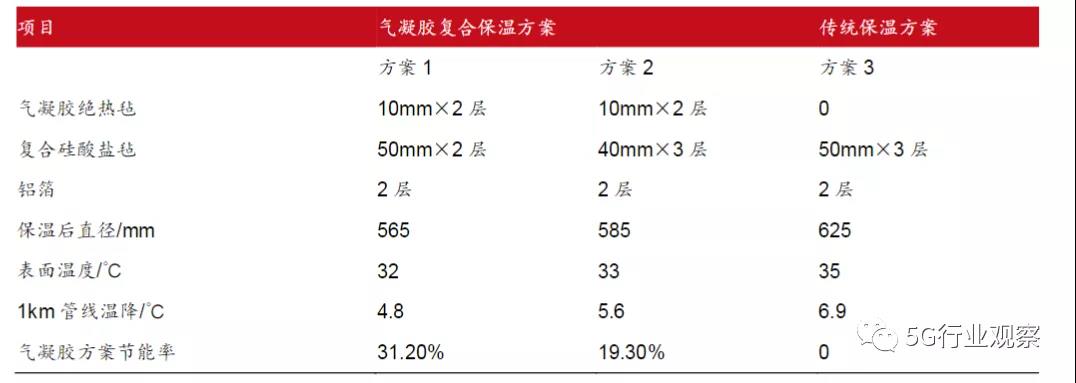

表6：氣凝膠復合保溫方案與傳統保溫方案參數對比

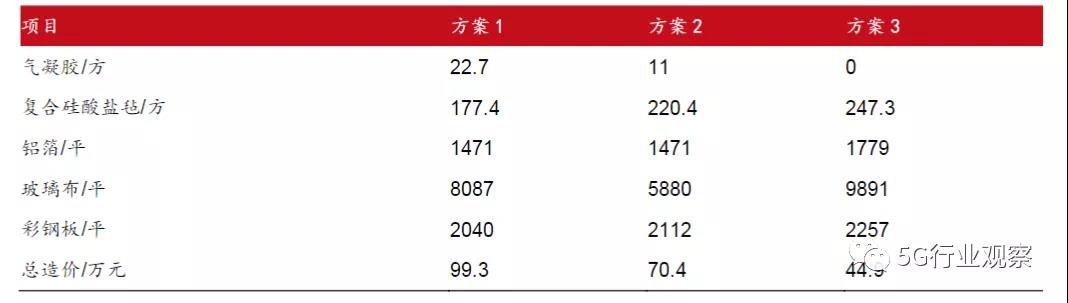

表7：氣凝膠復合保溫方案的初始投資高
氣凝膠保溫材料的替換周期長，經濟性進一步提升。以長度為 100m（管道平均外徑 D0= 0.60 m，冷油管道與熱油管道的長度各為 50 m）的地上保溫管道為例，氣凝膠保溫材料 與傳統保溫材料的投資施工成本來看，單次人工材料總費用分別是 3.44 萬、1.15 萬，而 兩種方案的使用年限分別為 10-15 年、3-4 年，即在 12 年內，氣凝膠保溫材料無需更換， 而傳統保溫材料需要更換三次。此外，在保溫層均為 2cm，冷油溫度 20℃，熱油溫度 50℃ 的前提下，全年節約熱量 23746kWh，按 0.16 元/kWh（煤炭價格為 900 元/噸時對應的熱 價）的熱價折算，全年節約總能量費用為 3692 元。

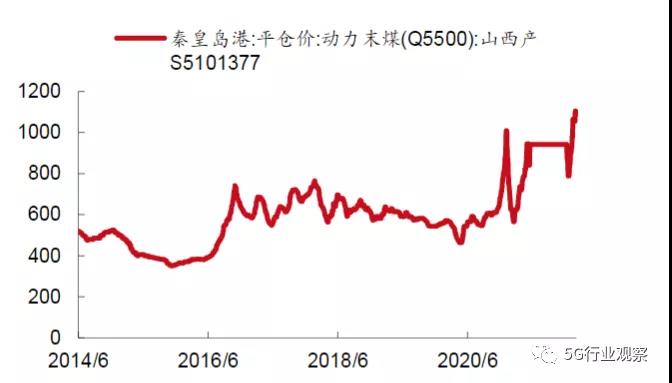

圖14：煤炭價格在2021年大漲（元/噸）
繼續以上述案例為例探討能源價格對氣凝膠方案經濟性的影響：在上述案例中，氣凝膠方 案將比傳統方案節省熱量 23.746MWh/年，我們分別將煤炭價格在 300-1500 元/噸、天然 氣價格在 2-8 美元/mmbtu、原油價格在 50-110 美元/桶之間波動的情景下測算氣凝膠方案 相對于傳統方案的經濟性，得出的結論是氣凝膠方案大概率在 4-7 年的時間內比傳統方案 更具經濟性?？紤]到雙碳背景下能源價格持續上漲，我們認為氣凝膠方案的經濟性拐點已 經來臨。
到 2025 年，國內油氣管道和集中供熱管道對氣凝膠的需求空間將達 120 億元。當前國內 約有油氣管道 14.5 萬千米，集中供熱管道 50.73 萬千米，假設存量保溫管道的保溫材料 替換周期為 4 年，油氣管道半徑 30cm、集中供熱管道半徑 85cm，同時根據 2020 年氣凝 膠制品產值 15.9 億及石化與工業領域 80%的市場占比錨定，預計 2021-2025 年存量管道 的 替 代 比 例 分 別 為 1%/2%/3%/5%/8% ， 增 量 管 道 的 替 代 比 例 為 10%/15%/30%/ 50%/80%,2021-2025 年 油 氣 管 道 和 集 中 供 熱 管 道 對 氣 凝 膠 的 需 求 空 間 分 別 為 18.57/32.82/58.40/100.03/154.83 億元。
2.2.2 鋰電池：系統安全考核加嚴提升氣凝膠滲透率
熱失控是動力電池安全事故的主要原因，碰撞、針刺、過充過放等都會引起鋰電池?zé)崾Э兀?如何控制熱失控是衡量鋰電池企業制造水平的關鍵因素。鋰電池企業通常從兩種思路解決 鋰電池?zé)崾Э貑栴}：1）通過優化電池制造過程控制遏制熱失控誘因的發生；2）在電芯熱 失控已經發生的情況下，通過系統層面的手段將熱失控遏制在模組、Pack 層面或延緩蔓 延時間。其中第一條思路較為考驗電池企業的綜合制造能力，目前大多數電池企業的安全 制造能力均不過關，第二條解決思路主要依賴隔熱材料的選擇，對電池企業的制造門檻要 求相對較低，因此將是多數電池企業解決熱失控的主要選擇。
國家自 2021 年開始從系統層面考核鋰電池安全性，第二條思路成為大多數車企和電池長 的主流選擇?！峨妱悠囉脛恿π铍姵匕踩砸蟆酚?2021 年 1 月 1 日起正式實施，該 文件將鋰電池系統安全作為考核重點，并新增系統熱擴散測試，要求電池單體發生熱失控 后，電池系統在 5 分鐘內不起火不爆炸。而要實現“5min 的安全逃逸時間”，則需要對電 池包的隔熱材料多做改進，延緩故障電池包的爆炸時間。

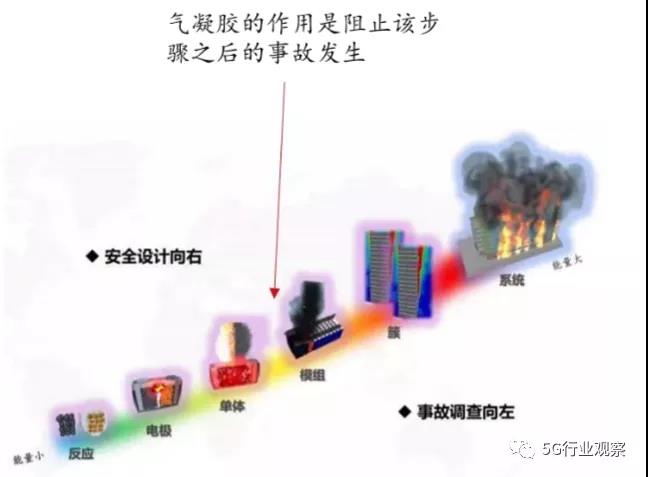

圖16：氣凝膠阻止熱失控單體電芯和模組之間的熱擴散
鋰電池系統對隔熱材料的要求是隔熱性能優異的同時需要具備優異的阻燃性能，常規隔熱 材料聚氨酯由于在環境溫度超過 140 攝氏度后容易燃燒，因此不適合作為鋰電池的阻燃材 料。此外，出于對體積能量密度的追求，鋰電池廠在 Pack 設計時給電芯之間隔熱層預留 的空間并不大，氣凝膠兼具阻燃性能好及用量少的特點，成為鋰電池電芯隔熱材料的最佳 選擇。根據寧德時代和上汽集團等專利顯示，目前較為主流的隔熱方案是在電芯之間放置 氣凝膠插片，同時在模組和上蓋之間設置云母片。
由于氣凝膠目前相對于普通隔熱材料價格相對較貴，因此目前氣凝膠主要用于更易發生熱 失控的高鎳三元鋰電池。展望未來，為提升電池包能量密度，普通三元及磷酸鐵鋰電池有 望使用更薄的氣凝膠隔熱墊以提升電池包的成組效率，因此氣凝膠在鋰電池的滲透率將進 一步提升。根據鑫欏鋰電數據，2021 年高鎳三元鋰電池占比約 17%左右，則以氣凝膠的 單車價值量 500 元測算，預計到 2025 年，全球鋰電池用氣凝膠市場空間為 35 億元。
2.2.3 建筑保溫市場：當前需求增速慢，遠期市場空間廣闊
根據《2020 年中國統計年鑒》，我國建筑業能源消耗占國內能源消耗總量超過 25%，因此 在雙碳目標的大背景下，建筑節能成為亟待解決的問題。在建筑物保溫中墻體承擔整個建 筑物節能保溫的 50%以上的認為，因此開發合適的墻體保溫材料成為重要課題。
傳統保溫材料一般分為兩類：以珍珠巖、巖棉類為代表的無機保溫材料、以聚苯乙烯、聚 氨酯為代表的有機保溫材料。無機材料保溫隔熱性能差，且吸水率高，因此逐漸被隔熱性 能更好、抗沖擊性能更高的有機保溫材料取代。但是幾乎所有的有機保溫材料都易燃，在 遇到明火后開始燃燒，并且在燃燒過程中會分解出苯、甲苯、甲醛等，即使在聚氨酯材料 中添加阻燃劑，也只能達到國標 GB8624-2012 中的 B 級不燃標準。氣凝膠具有優異隔熱 性能、不易燃燒、不易吸水，是建筑保溫材料的最佳選擇之一。

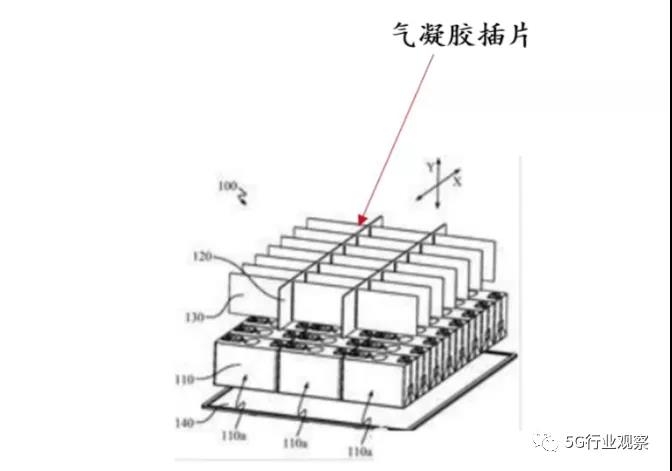

圖17：氣凝膠插片用在電芯之間進行隔熱
氣凝膠價格較貴，目前在建筑節能市場滲透率相對降低，但遠期空間廣闊。根據 2020 年 國內氣凝膠行業合計 15.9 億元的產值及建筑建造行業約占 7%的需求來推算，2020 年建 筑建材用氣凝膠的銷售額約在 1 億左右。根據我們對建筑外墻保溫材料的測算，則 2020 年氣凝膠在建筑保溫材料的滲透率僅為 0.02%，我們假設 2025 年氣凝膠滲透率提升至 0.12%，則到 2025 年國內建筑保溫外墻市場對氣凝膠的需求量為 13.7 萬方。相比石化、 熱網及鋰電行業，其需求相對較小。但遠期來看，整個建筑建材市場空間廣闊。
綜合來看，在雙碳政策的催化下，氣凝膠在節能保溫材料市場的滲透率將有顯著提升。預 計 2021-2025 年國內氣凝膠行業的需求空間合計為 22.6/38.7/67.6/115.7/184.7 億元，同 比增速分別為 43%/71%/75%/71%/60%。
