氣凝膠是新一代高效節能隔熱材料。氣凝膠是一種具有納米多孔網絡結構、并在孔隙中充 滿氣態分散介質的固體材料，是世界上最輕的固體。由于獨特的結構，氣凝膠在熱學、聲學、光學、電學、力學等多個領域都展示出優異的性能。目前商業化應用的氣凝膠主要圍繞其高效的阻熱能力展開，下游用于石油化工、熱力管網、鋰電池、建筑建材、戶外服飾、 航天、軍工等多個領域。

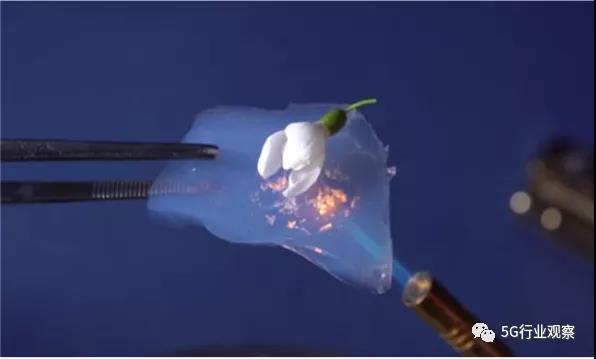

圖1：氣凝膠實物圖

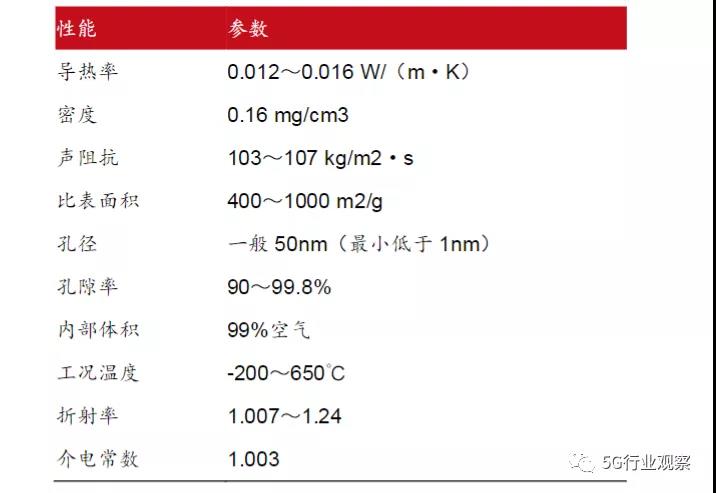

表1：氣凝膠參數
氣凝膠的阻熱原理是其獨立的結構帶來的無對流效應、無窮多遮擋板效應、無窮長路徑效應。氣凝膠的導熱系數在 0.012~0.024W/(m·K)，比傳統的隔熱材料低 2~3 個數量級， 其隔熱的原理在于均勻致密的納米孔及多級分形孔道微結構可以有效阻止空氣對流，降低 熱輻射和熱傳導：1）無對流效應：氣凝膠氣孔為納米級，內部空氣失去自由流動能力；2） 無窮多遮擋板效應：納米級氣孔，氣孔壁無窮多，輻射傳熱降至最低；3）無窮長路徑效應：熱傳導沿著氣孔壁進行，而納米級氣孔壁無限長。

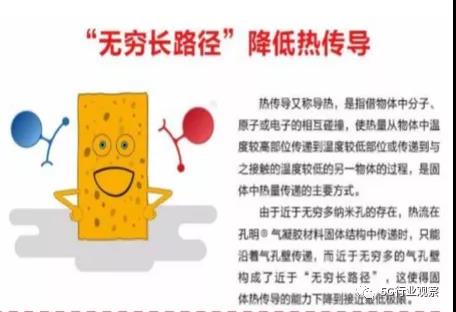

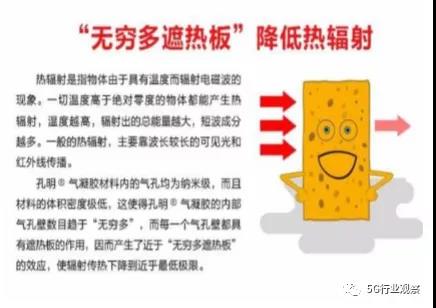

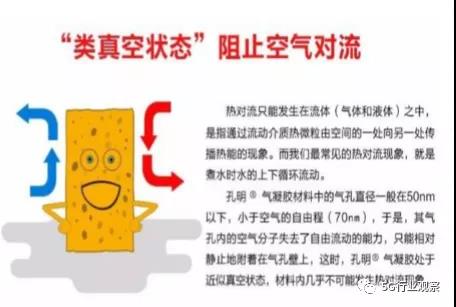

圖2：氣凝膠保溫原理
與傳統保溫材料相比，二氧化硅氣凝膠絕熱氈的保溫性能是傳統材料的 2-8 倍，因此在同 等保溫效果下氣凝膠用量更少。以管道為例，直徑為 150mm 的管道如果需要達到相同的 保溫效果，對應使用的保溫材料膨脹珍珠巖、硅酸鈣、巖棉、氣凝膠氈的厚度分別為 90mm、 76mm、64mm、20mm。根據中石化塔河煉化的測算，將常壓焦化裝置從傳統保溫材料 改造成“二氧化硅氣凝膠保溫毛氈+單面鋁箔玻纖布保溫材料”組合保溫的方式后，熱損 失降低了 34.7%，保溫層厚度較傳統保溫材料降低 50%以上。

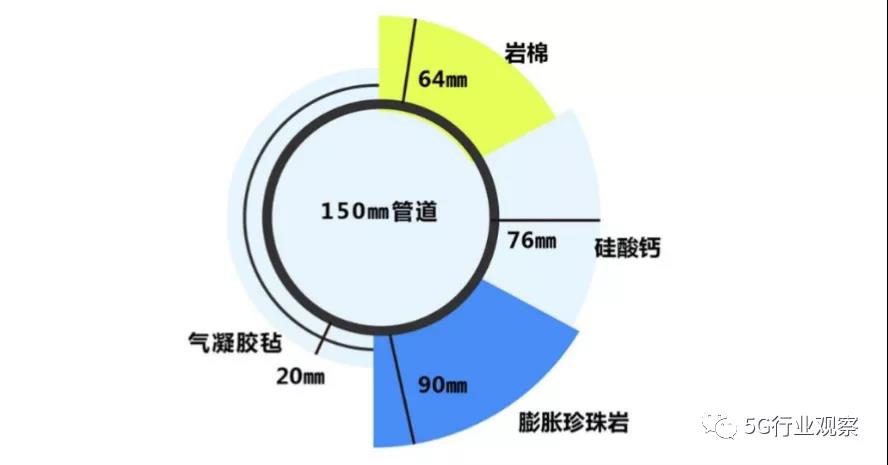

圖3：相同保溫性能情況下，氣凝膠氈用量最少
此外，氣凝膠具備較長的使用壽命的優勢，其使用壽命約為傳統保溫材料的 4 倍左右。傳 統保溫材料如巖棉、聚氨酯等在長期使用過程中容易吸水，一方面影響保溫效果，另一方 面在吸水后由于重力作用導致保溫材料分布不均勻，尤其是在管道保溫的使用場景下，容 易造成保溫材料在管道下部堆積，最終影響使用壽命。氣凝膠則具有優異的防水效果，其 憎水率達 99%以上，在長期使用過程中仍能保持穩定的結構和隔熱效果。

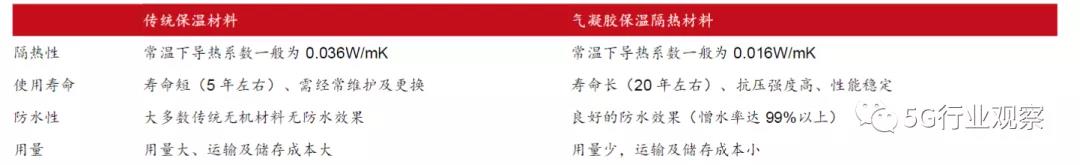

表2：氣凝膠比傳統保溫材料隔熱性好、防水性好、使用壽命長、用量小
目前商用的氣凝膠通常為復合材料制品，且具有多種形態。氣凝膠存在強度低、韌性差等 缺點，因此需要通過添加顆粒、纖維等增強體提高強度和韌性，也可以通過添加炭黑、陶 瓷纖維等遮光劑提高遮擋輻射能力。因此當前在售氣凝膠制品往往是由氣凝膠材料與基材 復合制得。根據制品形態，氣凝膠制品可以分為氣凝膠氈、氣凝膠紙、氣凝膠布、氣凝膠 板材、氣凝膠粉末、氣凝膠漿料、氣凝膠涂料等。

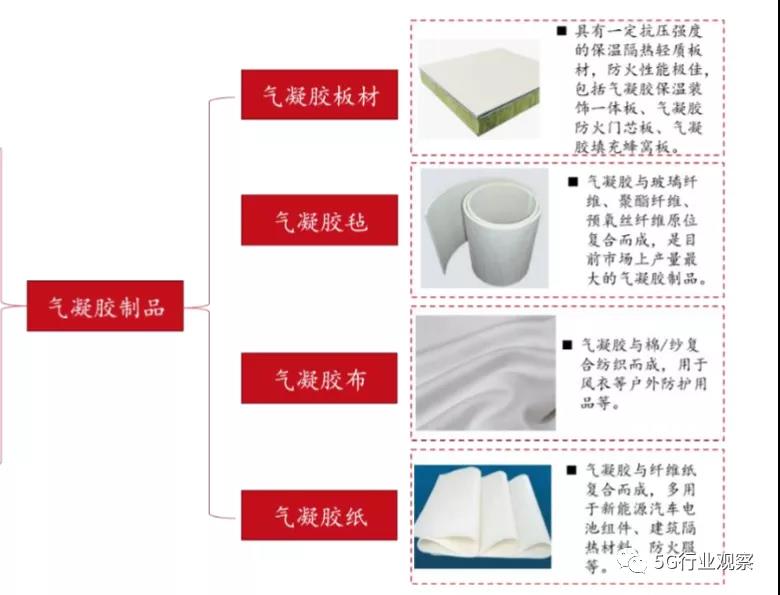

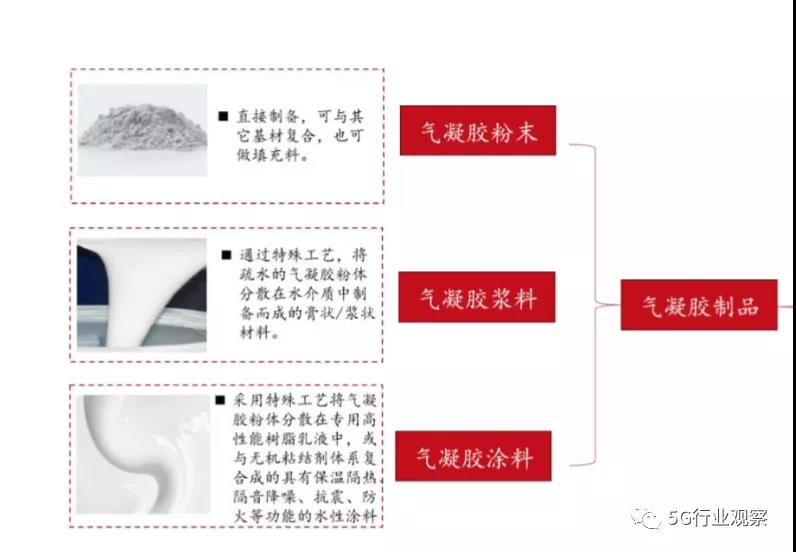

圖4：氣凝膠制品形態
氣凝膠材料種類繁多，其中 SiO2 氣凝膠的商業化應用最成熟。氣凝膠按照前驅體可分為 氧化物、碳化物、聚合物、生物質、半導體、非氧化物、金屬七大類。眾多不同的前驅體 可制備出具有不同性能的氣凝膠，極大豐富了氣凝膠品種的多樣性，拓展了氣凝膠的應用 范圍。目前市場上SiO2氣凝膠的應用最成熟，2019年全球二氧化硅氣凝膠占比高達69%。

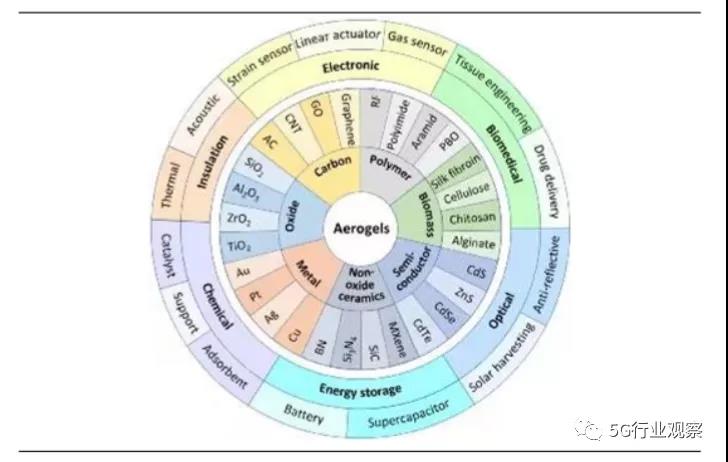

圖5 氣凝膠分類

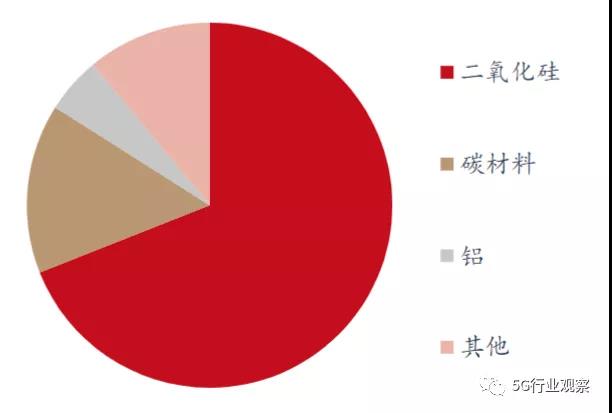

圖6：2019年二氧化硅氣凝膠在全球氣凝膠市場占比約69%
二氧化硅氣凝膠前驅體可分為有機硅源和無機硅源。常用的有機硅源是正硅酸甲酯、正硅 酸乙酯等功能性硅烷，無機硅源包括四氯化硅和水玻璃等。與無機硅源相比，有機硅源價 格較為昂貴，但是純度高，工藝適應性好，可以適應超臨界干燥和常壓干燥。無機硅源水 玻璃價格雖然較低，但是雜質較多，目前主要用于常壓干燥中。
氣凝膠的制備過程主要包括溶膠-凝膠、老化、改性、濕凝膠的干燥處理過程。溶膠-凝膠 過程指前驅體溶膠聚集縮合形成凝膠的過程。但由于剛形成的濕凝膠三維強度不夠而容易 破碎坍塌，因此需要在母體溶液中老化一段時間提高強度或者利用表面改性減小或消除干 燥應力。干燥過程即用空氣取代濕凝膠孔隙中的溶液并排出。
圖8：氣凝膠合成工藝
干燥工藝是合成步驟的關鍵。濕凝膠在干燥過程中需要承受高達 100Mpa-200MPa 的干燥 應力，該應力會使凝膠結構持續收縮和開裂，容易導致結構塌陷。目前主流干燥工藝路線 有超臨界干燥、常壓干燥。
超臨界干燥的原理是當溫度和壓力達到或超過液體溶劑介質的超臨界值時，濕凝膠孔 洞中的液體直接轉化為無氣液相區的流體，孔洞表面氣液界面消失，表面張力變得很 小甚至消失。當超臨界流體從凝膠排出時，不會導致其網絡股價的收縮及結構坍塌， 從而得到具有凝膠原有結構的塊狀納米多孔氣凝膠材料。早期的干燥介質主要采用甲 醇、乙醇、異丙醇、苯等，但是該技術具備一定危險，且設備復雜，因此近年來又開發出以二氧化碳為干燥介質的低溫環境超臨界干燥工藝，通過降低干燥時的 臨界溫 度和壓力，來改善干燥條件，降低危險性。
常壓干燥的原理是利用低表面張力的干燥介質和相關改性劑來置換濕凝膠中的溶劑， 以減小干燥時產生的毛細管作用力，避免在去除溶劑時凝膠結構發生破壞，從而實現 常壓干燥。常壓干燥前通常需要對濕凝膠進行長時間的透析和溶劑置換處理。常壓干 燥設備成本與能耗成本相對較低、設備簡單，但是對配方設計和流程組合優化要求高， 而且在制備非二氧化硅氣凝膠時尚不成熟。

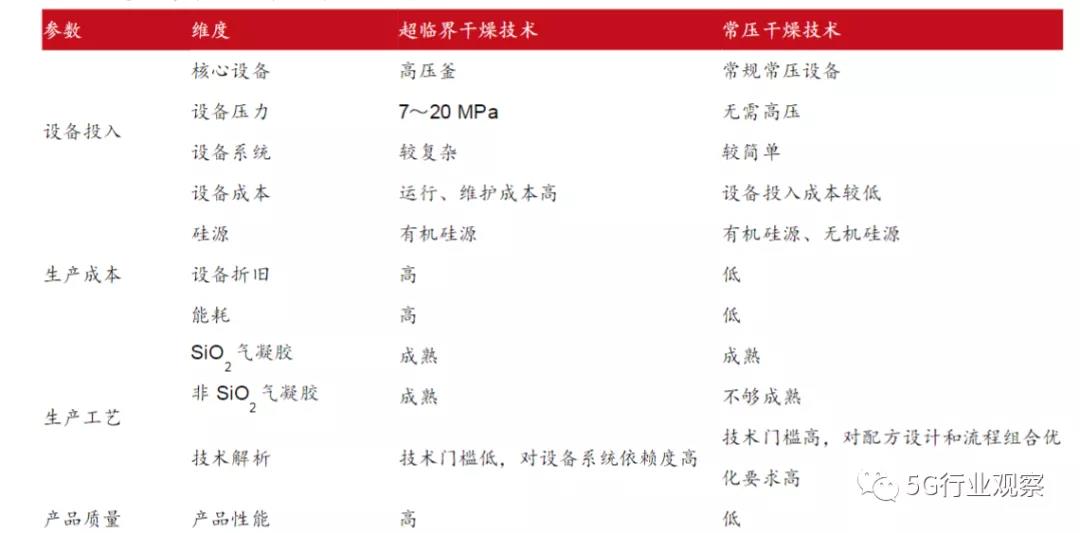

表3：超臨界干燥和常壓干燥路線對比
