發布時間： 2022/01/04 發布人：蘇州卓納納米技術有限公司
介紹了電磁屏蔽材料在軍用和民用領域的重要性；簡要闡述了電磁屏蔽的機理；綜述了 4 種不同電磁屏蔽材料的優缺點以及研究現狀，分別為金屬型、表面導電型、填充復合型和本征型導電聚合物電磁屏蔽材料；分析并提出了 3 種提高電磁屏蔽效能的方式，分別為多孔結構設計、多層結構設計、復合填料優化。
高速發展的電子信息技術帶來了高效和便利的生活，但其產生的電磁輻射卻帶來日益嚴重問題，成為威脅健康的又一新污染源。據英國國家輻射保護委員會調查報告，高壓線產生的電磁輻射影響下，兒童白血病發病率較正常區域的高出一倍。電磁輻射會降低甚至破壞人體的生命支持系統功能，引發各種疾病。同時，電子輻射會使電子系統障礙，破壞設備運行，造成嚴重經濟損失；若遭受電磁武器的強力沖擊，軍事機密有被竊取風險，設備信息系統也會暫時性失靈或永久性損壞，嚴重危害國防安全。據新華社消息，預計 2020 年底全國 5G 基站數超過 60 萬個。這些基站電磁輻射也將成為人們關注的焦點。針對上述問題，最為有效防御手段是使用電磁屏蔽材料。使用高效寬頻（24 GHz 以上）的屏蔽設備外殼以保持5G 系統的安全性和穩定性；在飛機表面涂覆電磁屏蔽材料后，能極大減弱反射波而達到影身目的，如隱形飛機；在衛星上使用輕質、寬頻的電磁屏蔽材料后，能夠躲避地面雷達的偵測，如美國“天基監測系統”隱形衛星。電磁屏蔽材料對我國 5G 通訊、國防科技等發展具有非常重要的意義。
電磁屏蔽材料已成為研究的熱點與重要課題。國外 1950 年已經開始電磁屏蔽技術的研究，美國等國家已經具備規?；a(chǎn)的能力。而我國起步較晚，離形成產業化仍有很大距離。劉琳等提出通過屏蔽材料的非晶化和納米化，提高綜合電磁屏蔽性能。孫天等重點介紹了電磁屏蔽材料在織物方面的研究進展，電磁屏蔽效能大于 30 dB，屏蔽性能中等。吳依琳重點介紹了不同金屬纖維電磁屏蔽材料織物的研究進展，在中低頻范圍屏蔽效果較好，但在高頻范圍內屏蔽效果較差；提出了通過降低金屬纖維的細度以及優化織物結構來提高綜合性能?？嘴o重點從輕質、寬頻的角度闡述導電聚合物和碳基電磁波等屏蔽材料的研究進展。楊前勇等介紹了導電橡膠電磁屏蔽材料，具有良好的導電性能、機械性能、和優異的密封性能；但存在導電填料團聚和導電通道微孔的問題，降低了導電性能和機械性能。電磁屏蔽材料著重高屏蔽效能、寬頻范圍、輕質等方面的研究，但仍存在高頻電磁屏蔽性能較差、頻率范圍窄的問題。為逐步解決這些問題，本文提出通過多孔結構設計、多層結構設計、復合填料優化的方式提高電磁屏蔽綜合性能。據 BCC Research 預計 2021 年電磁屏蔽材料市場規模將達到越 500 億元，如飛行器、艦船、坦克、箭彈和 5G 通信等的應用。因此，在軍事領域和民用領域都具有廣闊的市場前景和戰略意義。
01

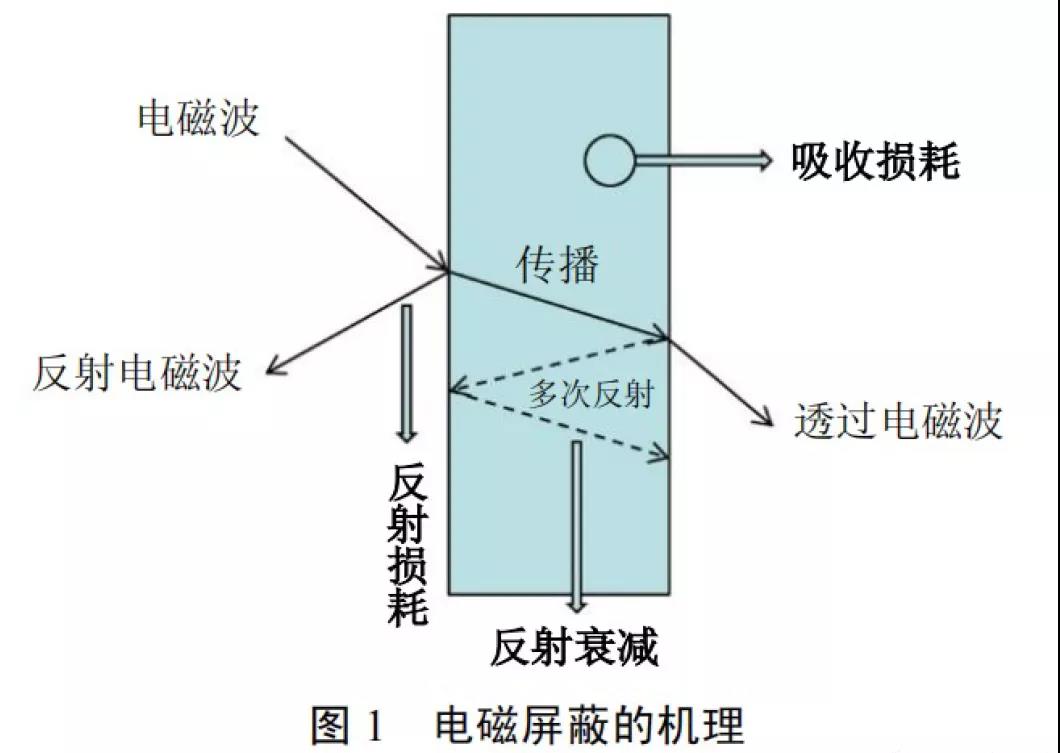

當電磁波傳播到達屏蔽材料表面時，以 3 種不同機理進行衰減（如圖 1 所示）：
1）在屏蔽材料外表面由于阻抗失配而引起電磁波的反射損耗（SER）；
2）屏蔽材料對進入材料內部的電磁波吸收的衰減（SEA）；
3）在屏蔽材料內部的多次反射衰減（SEB）。
因此，屏蔽效能（shielding efficiency，SE）可用式（1）表示。
當進行反射損耗時，屏蔽材料具有在磁場中可自由移動的載流子，需要有良好的導電性；當進行吸收衰減時，屏蔽材料具備大量的電或磁偶極子，需要有高電磁損耗性、高磁導率和適合介電常數；當進行多重反射衰減時，屏蔽材料中的多孔結構能大量提高多重反射和多重散射次數，從而有效的提升屏蔽性能。
02

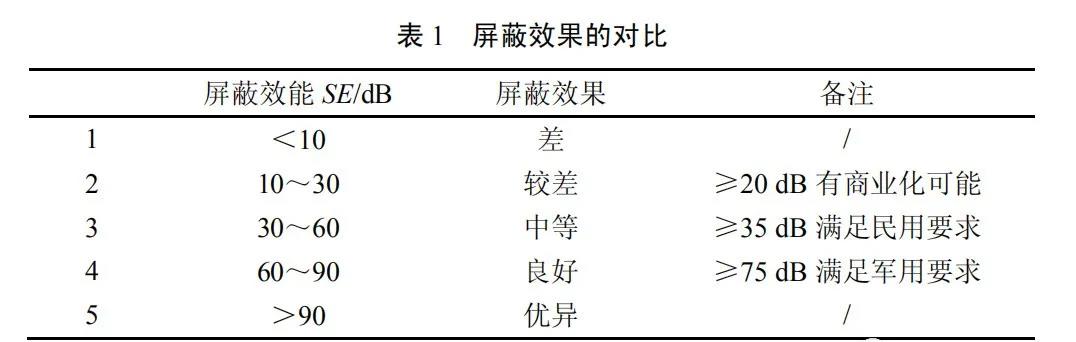

電磁屏蔽是指通過屏蔽材料的阻擋或吸收衰減來阻止指定區域處的電磁波傳遞。電磁屏蔽材料的屏蔽性能由屏蔽效能來決定，單位為 dB；經歷了由金屬型、金屬表面敷層型、向本征型導電聚合物和填充型復合電磁屏蔽材料等方向發展的過程。

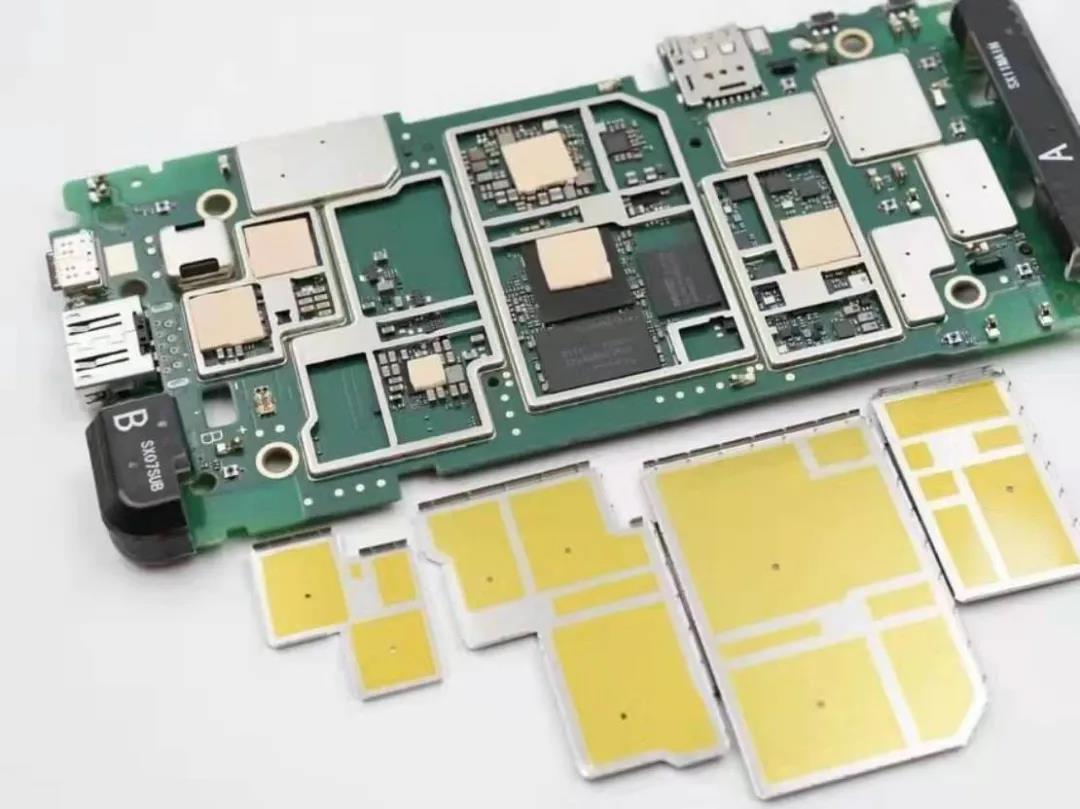

2.1金屬電磁屏蔽材料
2.2表面導電型電磁屏蔽材料
表面導電型電磁屏蔽材料是指采用噴涂、化學鍍等工藝，在樹脂基體表面涂覆一層較薄的導電金屬層或?qū)щ娡苛?，提高?dǎo)電率和磁導率，增強屏蔽效應；主要是以反射損耗為主，且屏蔽效果的大小取決于表面材料本身的屏蔽效果。具有成本低、屏蔽性好、制備簡單且應用范圍廣。但金屬表面導電型電磁屏蔽材料金屬層存在容易脫落、二次加工性能較差、使用壽命短的缺點。
江南大學的徐文正等在 PET 非織布表面采用直流磁控濺射技術沉積 Ag 膜，兼具 Ag 優異的導電性，極大提高了反射損耗，0.03～1.5 GHz 頻率范圍內，屏蔽效能達 39.37 dB，屏蔽性能中等。北京工商大學的溫變英等通過流延法制備了具有梯度分布結構的聚醚酰亞胺 PEI/Ni 電磁屏蔽膜，梯度結構提高了吸收損耗和多次反射衰減，電磁屏蔽性能達 40 dB 左右，屏蔽性能中等。北京國電富通科技發展有限責任公司的鄭永立等將硅烷偶聯劑改性石墨烯涂料噴涂橡膠，兼具石墨烯優異的導電和導磁性能，制得電磁屏蔽材料，屏蔽效能達 82 dB，屏蔽性能良好。
2.3填充復合型電磁屏蔽材料

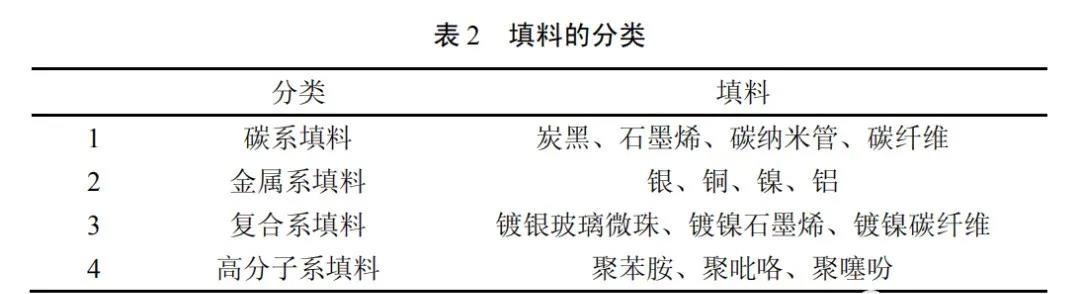

填充型復合電磁屏蔽材料是以高分子樹脂為基體，向其中加入一定量的導電填料，通過熔融共混、溶液共混、原位聚合和共沉淀法等制備而成，因而具有易于成型、抗腐蝕性良好、機械性能良好，適合大批量生產等優點。彌補了金屬屏蔽體與表面敷層型復合屏蔽材料的不足，具有較好的應用前景，但同時仍存在一些不足。如對電磁波的屏蔽機理偏向于反射損耗，而不是吸收損耗，較難滿足其在各個領域中的應用?；w樹脂材料提供易加工成型性能和電磁波透過性，屏蔽效能主要取決于填料的電磁參數及頻散特性。目前導電填料主要有碳系、金屬系、復合系、高分子系填料。碳系主要為炭黑、石墨烯、碳納米管、碳纖維；金屬型主要為銀、銅、鎳、鋁等；復合系主要鍍銀玻璃微珠、鍍鎳石墨烯、鍍鎳碳纖維等；高分子系主要為聚苯胺、聚吡咯、聚噻吩等，如表 2 所示。填充型聚合物導電性根據復合材料中導電填料的分布狀況，有形成導電通路、電子隧道效益和場發射理論支持。
西安科技大學的何麟等原位插層聚合法制備了聚吡咯 PPy/膨脹石墨復合電磁屏蔽材料，其在 2～18 GHz 頻率范圍，屏蔽效能為 25.7 dB，有一定屏蔽效果。阿拉善職業技術學院的傘桂艷等以丙烯腈-丙烯酸丁酯-苯乙烯共聚物（AAS）為基體，采用溶液分散法制備了 AAS/功能化石墨烯（GPNs）復合材料，在2～18 GHz 頻率范圍，電磁屏蔽效能大于 20 dB。大連工業大學的王艷等采用 3D 打印和浸漬的方法，制備了多孔、高內表面積的 CNTs/聚乳酸 PLA 復合電磁屏蔽材料，提高了吸收損耗和多次反射衰減，屏蔽效能達 40 dB，屏蔽性能中等。大連工業大學的趙新宇等制備連續通孔的 CNTs/環氧樹脂復合電磁屏蔽材料，提高吸收損耗，也降低了材料密度，電磁屏蔽效能達 39.2 dB，屏蔽性能中等。中國民航飛行學院的秦文峰等通過真空抽濾和物理粘結法，制備了多壁碳納米管 MWCNTs 導電紙/碳纖維復合電磁屏蔽材料，具有質量輕的優勢，提高了反射損耗，在 8～12 GHz 范圍內，電磁屏蔽效能達 35.2 dB，屏蔽性能中等。Li Y 等通過噴霧干燥法制備石墨烯 GN/丁苯橡膠 SBR 的納米復合材料，電磁屏蔽效能達 45 dB，屏蔽性能中等。成都理工大學的劉揚等以鍍 Ni-Cu-La-B 玻璃纖維、片狀鎳粉以及丙烯酸樹脂制備了電磁屏蔽復合涂料，極大地提高了反射損耗。當添加 6%玻璃纖維時，能顯著改善電磁性能；在 0.3～1 000 MHz 范圍，電磁屏蔽性能達 64.28 dB，屏蔽性能良好。同時，電磁屏蔽效能與填料的粒徑密切相關。Jalali M 等分析了不同粒徑的鐵，鈷，鎳和氧化鐵納米顆粒作為填料對復合材料電磁屏蔽的影響。其中，在 8.2～12.4 GHz 范圍內，50 nm 的鐵納米顆粒能夠?qū)⑻祭w維/聚合物復合材料的屏蔽效率從 30 dB 提高至 45 dB。
2.4本征型導電聚合物電磁屏蔽材料
Tejendra K Gupta 等制備了聚酰亞胺 PANI/片狀石墨/MWCNTs 納米復合電磁屏蔽材料，當添加 10% MWCNTs 時，極大提高了復合材料的導電性，電磁屏蔽效能達 98 dB，屏蔽性能優異。Lu Hao 等制備了聚酰亞胺 PANI/非織造碳纖維復合電磁屏蔽材料，電磁屏蔽效能達 65 dB，屏蔽性能良好。Wang Yu 等制備了 Ni-Co-Fe-P/聚酰亞胺 PANI/聚苯胺纖維復合電磁屏蔽材料，導電導磁性良好，提高了反射損耗和吸收損耗，當 Ni/Co/Fe 為 2∶1∶1 時，電磁屏蔽效能達 69.4 dB，屏蔽性能良好。Sambhu B 等研究了通過乳液聚合制得 PANI 復合乙烯-1-辛烯共聚物，在 9～12 GHz 頻率范圍，屏蔽效能達 75 dB，屏蔽性能良好。

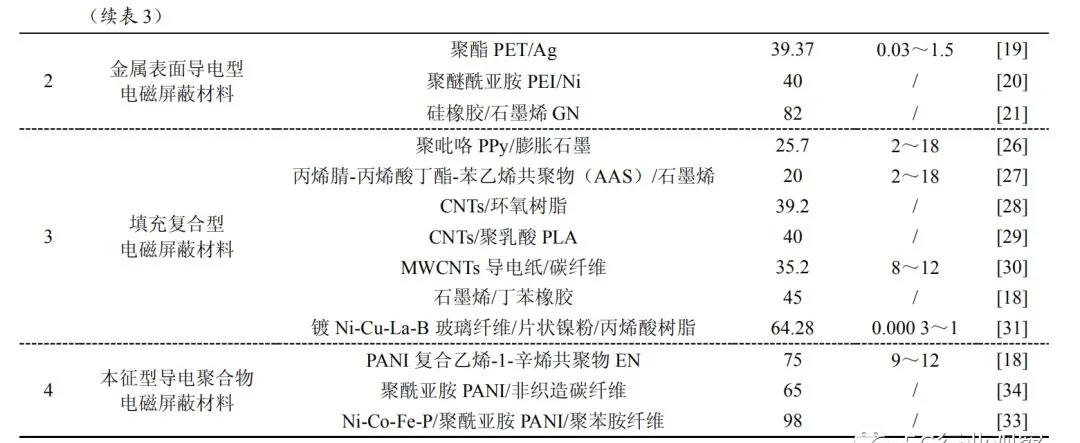

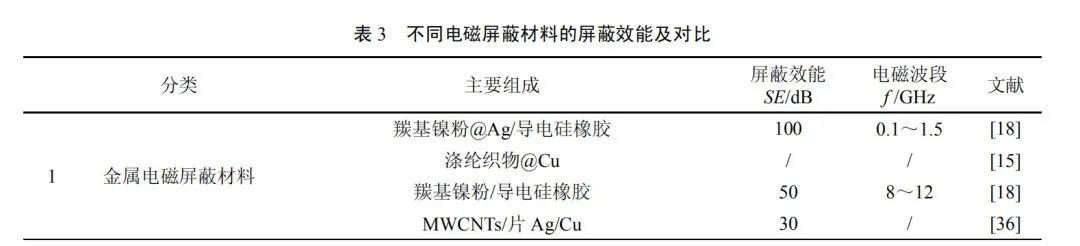

不同電磁屏蔽材料的屏蔽效能對比如表 3 所示。
03
電磁屏蔽材料屏蔽效能取決于材料的電導率、磁導率及結構等。結構包括材料本身的表面結構和人工設計結構?；诙嗫仔越Y(jié)構和多層結構材料是增加反射損耗的有效方式。
1）多孔結構設計。當材料中氣孔結構的存在時，材料的波阻抗與外界空氣接近，入射的電磁波會在多孔屏蔽體的孔道中發生多次反射，增加了對電磁波的吸收損耗，同時也降低了材料的密度。通過優化孔結構、形狀、大小、分布，以及孔隙表面改性等，提高吸收損耗和多次反射衰減。
2）多層結構設計。多層結構設計如：堆疊具有相同濃度的填料的不同聚合物復合材料層，略微提高電磁屏蔽性能；同一填料含量從一層逐漸增加到下一層，減少界面差異，限制反射率，提高電磁屏蔽性能；堆疊含不同填料復合材料層，實現較寬頻率范圍的電磁屏蔽。通過優化梯度分布多層結構設計、蜂窩設計等多層設計，實現阻抗匹配，提高吸收損耗和多次反射衰減。
3）復合填料優化。納米填料復合、分散、取向是影響電磁屏蔽效能的因素。若在孔壁富集導電填料，增加導電通路，明顯增大導電性，也是提高復合電磁屏蔽材料的屏蔽性能的有效方式。通過優化碳系、金屬系、鐵氧體等導電納米填料和磁性納米填料的用量、形態、改性、分散、分布、經電場磁場取向等，提高吸收損耗、反射損耗以及增強協同效應。
電磁屏蔽材料向高屏蔽、寬頻、質輕等方向發展?？赏ㄟ^多孔結構、多層結構設計，納米導電填料和導磁填料等改性、分散、復合、取向的協同作用，實現電磁屏蔽阻抗匹配、高電磁屏蔽性能。在軍事領域和民用領域有良好的市場前景和應用價值。
來源：廣州化學 第46卷第1期
作者：宋斌 黃月文 祖?zhèn)ヰ?王斌
