熱管技術是1963年美國LosAlamos國家實驗室的G.M.Grover發明的一種稱為“熱管”的傳熱元件，它充分利用了熱傳導原理與致冷介質的快速熱傳遞性質，透過熱管將發熱物體的熱量迅速傳遞到熱源外，其導熱能力超過任何已知金屬的導熱能力。熱管技術以前被廣泛應用在宇航、軍工等行業，自從被引入散熱器制造行業，使得人們改變了傳統散熱器的設計思路，擺脫了單純依靠高風量電機來獲得更好散熱效果的單一散熱模式，采用熱管技術使得散熱器即便采用低轉速、低風量電機，同樣可以得到滿意效果，使得困擾風冷散熱的噪音問題得到良好解決，開辟了散熱行業新天地。
從熱力學的角度看，為什么熱管會擁有如此良好的導熱能力呢？物體的吸熱、放熱是相對的，凡是有溫度差存在的時候，就必然出現熱從高溫處向低溫處傳遞的現象。從熱傳遞的三種方式：輻射、對流、傳導，其中熱傳導最快。熱管就是利用蒸發制冷，使得熱管兩端溫度差很大，使熱量快速傳導。一般熱管由管殼、吸液芯和端蓋組成。熱管內部是被抽成負壓狀態，充入適當?shù)囊后w，這種液體沸點低，容易揮發。管壁有吸液芯，其由毛細多孔材料構成。熱管一段為蒸發端，另外一段為冷凝端，當熱管一段受熱時，毛細管中的液體迅速蒸發，蒸氣在微小的壓力差下流向另外一端，并且釋放出熱量，重新凝結成液體，液體再沿多孔材料靠毛細力的作用流回蒸發段，如此循環不止，熱量由熱管一端傳至另外一端。這種循環是快速進行的，熱量可以被源源不斷地傳導開來。
熱管的基本工作

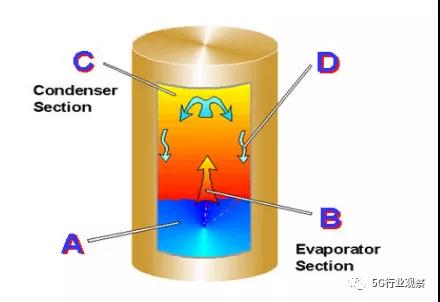

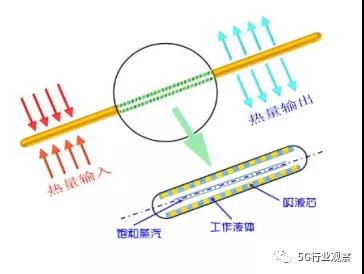

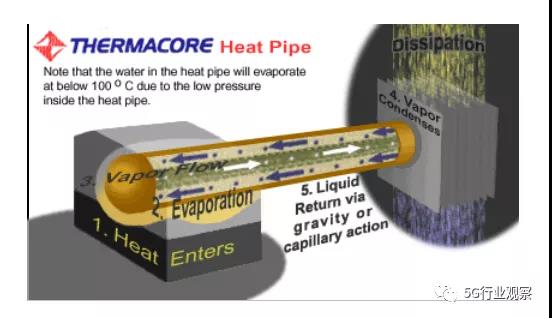

典型的熱管由管殼、吸液芯和端蓋組成，將管內抽成1．3×(10負1－－－10負4)Pa的負壓后充以適量的工作液體，使緊貼管內壁的吸液芯毛細多孔材料中充滿液體后加以密封。管的一端為蒸發段(加熱段)，另一端為冷凝段(冷卻段)，根據應用需要在兩段中間可布置絕熱段。當熱管的一端受熱時毛紉芯中的液體蒸發汽化，蒸汽在微小的壓差下流向另一端放出熱量凝結成液體，液體再沿多孔材料靠毛細力的作用流回蒸發段。如此循環不己，熱量由熱管的一端傳至另—端。熱管在實現這一熱量轉移的過程中，包含了以下六個相互關聯的主要過程：
(1) 熱量從熱源通過熱管管壁和充滿工作液體的吸液芯傳遞到（液－－－汽）分界面；
(2) 液體在蒸發段內的（液－－汽）分界面上蒸發；
(3) 蒸汽腔內的蒸汽從蒸發段流到冷凝段；
(4) 蒸汽在冷凝段內的汽．液分界面上凝結：
(5) 熱量從（汽－－液）分界面通過吸液芯、液體和管壁傳給冷源：
(6) 在吸液芯內由于毛細作用使冷凝后的工作液體回流到蒸發段。
熱管的基本特性
熱管是依靠自身內部工作液體相變來實現傳熱的傳熱元件，具有以下基本特性。
(1)很高的導熱性：熱管內部主要靠工作液體的汽、液相變傳熱，熱阻很小，因此具有很高的導熱能力。與銀、銅、鋁等金屬相比，單位重量的熱管可多傳遞幾個數量級的熱量。當然，高導熱性也是相對而言的，溫差總是存在的，可能違反熱力學第二定律，并且熱管的傳熱能力受到各種因素的限制，存在著一些傳熱極限；熱管的軸向?qū)嵝院軓?qiáng)，徑向并無太大的改善(徑向熱管除外)。
(2)優良的等溫性：熱管內腔的蒸汽是處于飽和狀態，飽和蒸汽的壓力決定于飽和溫度，飽和蒸汽從蒸發段流向冷凝段所產生的壓降很小，根據熱力學中的方程式可知，溫降亦很小，因而熱管具有優良的等溫性。
(3)熱流密度可變性：熱管可以獨立改變蒸發段或冷卻段的加熱面積，即以較小的加熱面積輸入熱量，而以較大的冷卻面積輸出熱量，或者熱管可以較大的傳熱面積輸入熱量，而以較小的冷卻面積輸出熱量，這樣即可以改變熱流密度，解決一些其他方法難以解決的傳熱難題。
(4)熱流方向酌可逆性：一根水平放置的有芯熱管，由于其內部循環動力是毛細力，因此任意一端受熱就可作為蒸發段，而另一端向外散熱就成為冷凝段。此特點可用于宇宙飛船和人造衛星在空間的溫度展平，也可用于先放熱后吸熱的化學反應器及其他裝置。
(5)熱二極管與熱開關性能：熱管可做成熱二極管或熱開關，所謂熱二極管就是只允許熱流向一個方向流動，而不允許向相反的方向流動；熱開關則是當熱源溫度高于某一溫度時，熱管開始工作，當熱源溫度低于這一溫度時，熱管就不傳熱。
(6)恒溫特性(可控?zé)峁?：普通熱管的各部分熱阻基本上不隨加熱量的變化而變，因此當加熱量變化時，熱管備部分的溫度亦隨之變化。但人們發展了另一種熱管——可變導熱管，使得冷凝段的熱阻隨加熱量的增加而降低、隨加熱量的減少而增加，這樣可使熱管在加熱量大幅度變化的情況下，蒸汽溫度變化極小，實現溫度的控制，這就是熱管的恒溫特性。
(7)環境的適應性：熱管的形狀可隨熱源和冷源的條件而變化，熱管可做成電機的轉軸、燃?xì)廨啓C(jī)的葉片、鉆頭、手術刀等等，熱管也可做成分離式的，以適應長距離或沖熱流體不能混合的情況下的換熱；熱管既可以用于地面(重力場)，也可用于空間(無重力場)。

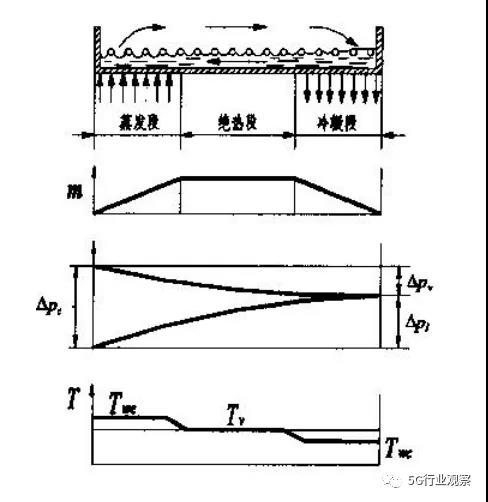

上圖表示了熱管管內汽-液交界面形狀,蒸氣質量流量,壓力以及管壁溫度 T w 和管內蒸氣溫度 T v 沿管長的變化趨勢.沿整個熱管長度,汽-液交界處的汽相與液相之間的靜壓差都與該處的局部毛細壓差相平衡。
△ Pc(毛細壓頭—是熱管內部工作液體循環的推動力,用來克服蒸汽從蒸發段流向冷凝段的壓力降
△ Pv,冷凝液體從冷凝段流回蒸發段的壓力降
△Pl和重力場對液體流動的壓力降(△Pg可以是正值,是負值或?yàn)榱?視熱管在重力場中的位置而定)。
因此，△ Pc ≥ △Pl +△ P v +△ Pg是熱管正常工作的必要備件。
由于熱管的用途、種類和型式較多，再加上熱管在結構、材質和工作液體等方面各有不同之處，故而對熱管的分類也很多，常用的分類方法有以下幾種。
(1)按照熱管管內工作溫度區分 熱管可分為低溫?zé)峁?—273－－－0℃)、常溫?zé)峁?0—250℃)、中溫?zé)峁躘250－－－450℃)、高溫?zé)峁?450一1000℃)等。
(2)按照工作液體回流動力區分：熱管可分為有芯熱管、兩相閉式熱虹吸管(又稱重力熱管)、重力輔助熱管、旋轉熱管、電流體動力熱管、磁流體動力熱管、滲透熱管等等。 (3)按管殼與工作液體的組合方式劃分(這是一種習慣的劃分方法)可分為銅—水熱管、碳鋼。水熱管、銅鋼復合—水熱管、鋁—丙酮熱管、碳鋼·榮熱管、不銹鋼．鈉熱管等等。
(4)按結構形式區分：可分為普通熱管、分離式熱管、毛紉泵回路熱管、微型熱管、平板熱管、徑向熱管等。
(5)按熱管的功用劃分：可分為傳輸熱量的熱管、熱二極管、熱開關、熱控制用熱管、仿真熱管、制冷熱管等等。
熱管的相容性及壽命
熱管的相容性是指熱管在預期的設計壽命內，管內工作液體同殼體不發生顯著的化學反應或物理變化，或有變化但不足以影響熱管的工作性能。相容性在熱管的應用中具有重要的意義。只有長期相容性良好的熱管，才能保證穩定的傳熱性能，長期的工作壽命及工業應用的可能性。碳鋼－水熱管正是通過化學處理的方法，有效地解決了碳鋼與水的化學反應問題，才使得碳鋼—水熱管這種高性能、長壽命、低成本的熱管得以在工業中大規模推廣使用。 影響熱管壽命的因素很多，歸結起來，造成效管不相容的主要形式有以下三方面，即：產生不凝性氣體：工作液體熱物性惡化：管殼材料的腐蝕、溶解。
(1) 產生不凝性氣體：由于工作液體與管完材料發生化學反應或電化學反應，產生不凝性氣體，在熱管工作時，該氣體被蒸汽流吹掃到?jīng)_凝段聚集起來形成氣塞，從而使有效冷凝面積減小，熱阻增大，傳熱性能惡化，傳熱能力降低甚至失效。
(2) 工作液體物性惡化：有機工作介質在一定溫度下，會逐漸發生分解，這主要是由于有機工作液體的性質不穩定，或與殼體材料發生化學反應，使工作介質改變其物理性能，如甲苯、烷、烴類等有機工作液體易發生該類不相容現象。
(3) 管殼材料的腐蝕、溶解、工作液體在管殼內連續流動，同時存在著溫差、雜質等因素，使管殼材料發生溶解和腐蝕，流動阻力增大，使熱管傳熱性能降低。當管殼被腐蝕后，引起強度下降，甚至引起管殼的腐蝕穿孔，使熱管完全失效。這類現象常發生在堿金屬高溫?zé)峁苤小?/span>
