20 世紀末期，環境污染以及能源短缺已經成為了兩大全球性的議題。其中運輸交通行業則是導致環境污染以及能源短缺的主要因素之一 。為解決相應環境能源問題，全球各國也紛紛重點研究新能源汽車，以期用新能源汽車逐步代替?zhèn)鹘y(tǒng)交通工具。動力電池作為電動汽車中最核心的部件，動力電池技術的好壞決定著電動汽車的續航里程。鋰離子電池由于其優良的充放電特性，比能量高，循環壽命長和環保無毒等優點，逐漸被各大造車廠商作為純電動乘用車動力電池的第一選擇。但是電動汽車行駛過程中，溫度對于動力電池性能影響尤為顯著，溫度過高或過低都會影響動力電池運行性能。本文將熱管技術應用于某國產 21700 三元鋰離子電池模塊的散熱結構設計，在不同環境溫度、不同放電倍率下進行電池模塊散熱實驗。
一、散熱實驗與結果分析

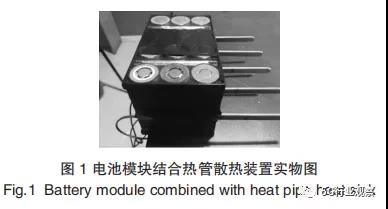

本文所組裝小型電池模塊由 12 個單體電池三并四串而成，如圖 1 所示。整個電池模塊的電壓為 16 V，容量為 12 A·h。熱管使用燒結粉銅管，整體結構長度 127 mm，寬為 8 mm，厚度為2 mm。內補充液率 0.1%，啟動溫度為 25 ℃，設置熱管冷凝段長度 60 mm。集熱板使用普通紫銅板進行代替，單體電池之間縫隙則使用硅脂等導熱性能良好的材料進行填充，電池模塊熱電偶使用較為常見的 K 型熱電偶。參考模擬仿真結果，結果顯示電池模塊最高溫度和最低溫度出現在第 2 橫排的 4 節電池表面，因此將熱電偶貼附在電池模塊第 2 排 4 節電池表面，并在實驗前對熱電偶進行標定。在熱管冷凝段采用軸流風機進行吹風散熱處理，額定風量為 12 m3 /min，轉速為2 600 r/min。制作一個 200 mm×200 mm 的風道，確保風道風速保持在 5 m/s。將熱管冷凝段插入風道中，用密封膠填充縫隙。電池部分則進行保溫絕熱處理，保證電池組不與外界進行接觸，降低散失到外界環境的熱量。
電池散熱模塊放置在 25±5 ℃的標準充電環境中，利用鋰離子電池專用的充電器對電池模塊進行充電。充電完成后，將電池散熱模塊靜置在標準測試環境中，使用安捷倫檢測電池表面溫度變化，待電池模塊表面溫度穩定之后，打開電子負載儀，設置不同放電電流，設置電池放電模式，啟動電子負載儀，電池模塊恒流放電，直到截止電壓，放電過程結束。重復上述實驗步驟，設置不同環境溫度以及不同放電倍率，繼續對電模塊放電。

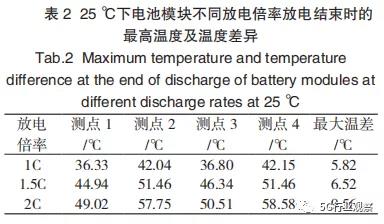

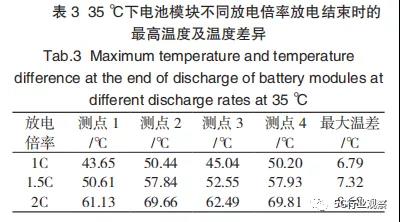

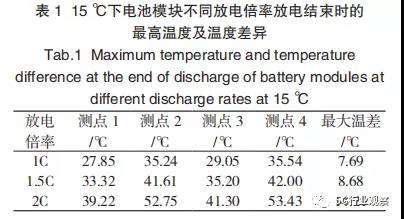

根據實驗所得數據，表 1—表 3 分別列出15，25，35 ℃下電池模塊不同放電倍率放電結束時的最高溫度及溫度差異。分析可知，在不同環境溫度下，電池結合熱管散熱模塊以不同放電倍率進行放電測試。15 ℃下，電池散熱模塊 1C 倍率放電過程中，模塊最高溫度為 35.54 ℃，最大局部溫差 7.69 ℃；1.5 ℃倍率放電過程中，模塊最高溫度可達到42.00 ℃，最大局部溫差則有8.68 ℃；而在 2C 倍率放電過程中，模塊最高溫度可達到53.43 ℃，最大局部溫差 14.21 ℃。在高溫高放電倍率工況下，模塊最高溫度可達到 69.81 ℃，局部最大溫差也有 8.68 ℃，最高溫度超過電池的最佳溫度范圍，卻依然可以保證電池模塊溫度保持在 80 ℃以內，確保電池模塊正常運行。
1.2 不同環境溫度對電池散熱模塊溫度的影響

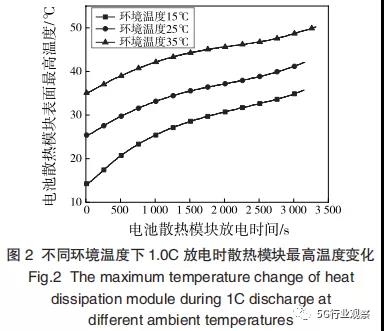

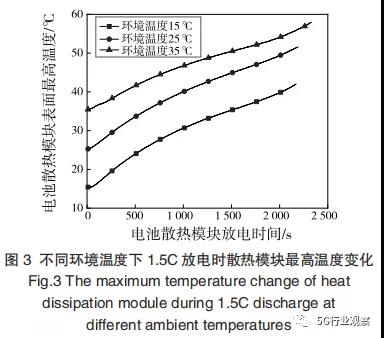

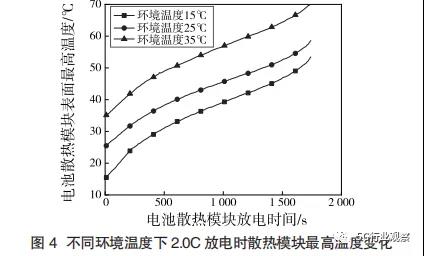

圖 2—圖 4 是在不同環境溫度下，電池散熱模塊分別以 1.0C，1.5C，2.0C 的放電倍率進行放電實驗時電池散熱模塊表面最高溫度的變化。結果表明，環境溫度不同時，相同放電倍率下，電池散熱模塊的溫度變化趨勢也不相同。相同放電倍率下，環境溫度越低，電池散熱模塊放電完成后的溫升越大，溫度上升趨勢更為劇烈。根據鋰離子電池生熱機理，鋰離子電內部電解液在低溫環境下黏度會變大，導致電導率下降惡化，使得SEI膜阻抗變大[13]，電池內阻變大，生熱速率變大，電池溫升也變大。
在低溫環境下，電池模塊放電初期生熱速率比在其他溫度環境下的生熱速率更大，溫升速度更快。溫度條件也會導致電池模塊容量變化，使得電池模塊放電時間不一致，環境溫度越低，電池模塊放電時間越短。
1.3 熱管冷凝段長度對電池模塊散熱性能的影響
改變模塊中的熱管冷凝段長度，熱管冷凝段長度從 60 mm 改短為 40 mm，多出來的 20 mm冷凝段進行保溫處理，其他測試條件不改變。具體測試結果數據整理之后，與不同長度的電池模塊進行散熱性能對比分析。通過對比兩種不同熱管冷凝段長度的電池模塊，在不同放電倍率過程中的溫度變化情況?？梢钥闯?，改變熱管冷凝段長度對電池模塊表面溫度會產生一定影響。不同電池模塊放電倍率下，較短的熱管冷凝段長度使得模塊最高溫度比較長冷凝長度的模塊要高2~4℃，在 1C 和 1.5C 較低倍率下，不同長度的模塊最高溫度相差分別為 2.02，2.4 ℃；而在 2C高放電倍率下，兩者最高溫度相差有 3.05 ℃。冷凝段長度增加，換熱面積變大，換熱量變大，因此在相同條件下，電池模塊最高溫度會降低。而熱管冷凝段長度過小會導致散熱能力惡化 [14]，甚至發生“干燒”現象，使得熱管傳熱效果惡化，電池模塊溫度得不到有效的散熱，因此在模塊高放電倍過程中，熱管長度對電池模塊最高溫度產生的影響更為明顯。通過模擬軟件發現熱管冷凝段長度為 50 mm 時，基本可以滿足動力鋰離子電池組散熱要求 [15]。
二、 仿真模型建立
由于電池生熱情況較為復雜，為更為精確地反映電池生熱過程，對模型做出如下簡化假設：電池內部各部分材料分布均勻，材料物性保持不變 [15]；電池內部生熱量分布均勻；忽略電池內部電解液得對流換熱系數，電池表面對流換熱系數保持定值；忽略電池內部輻射換熱 [16]。通過Fluent 進行仿真模擬時，其中電池模塊、銅板、熱管以及導熱硅脂作為固體計算域，設置邊界條件為第 2 類邊界條件，建立導熱微分方程。電池散熱的空氣流動區域作為流體計算域，只包含對熱管冷凝段的吹風散熱，F(xiàn)luent 設置時選擇流體湍流模型，選用的是標準 k-ε 模型：
通過 CATIA軟件進行三維建模，如圖 5所示。
對建立的電池模塊結合熱管散熱的三維模型導入ICEM CFD 軟件中進行網格劃分，對電池不同部分重新命名定義三維模型，定義模塊中各個不同的實體區域 body，劃分出固體計算域以及流體計算域，重新命名各部分 part，使用非結構化網格，并進行網格質量檢查。設置與實驗相同的模擬條件后，定義電池材料參數，空氣流速設置為5 m/s，設置步長為 1 s，迭代步數 20 步，每 100 s自動保存溫度信息，分別在 15，25，35 ℃下模擬 1C，1.5C，2C 放電倍率下的電池模塊散熱。
三、 仿真與實驗結果對比分析

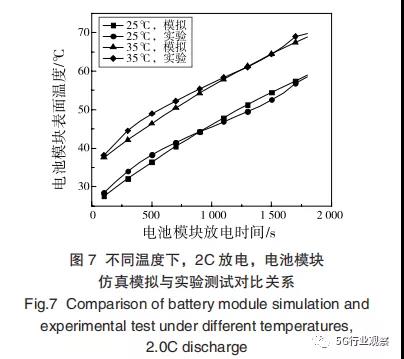

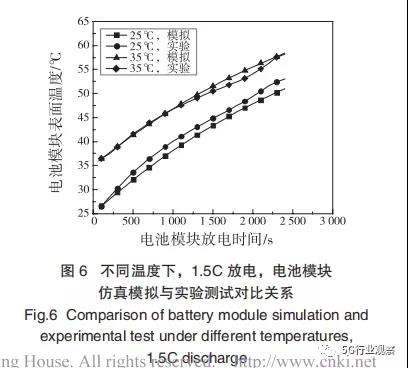

由圖 6、圖 7 可以看出，實驗和模擬數據變化趨勢基本相似。不同放電倍率下實驗溫度變化情況和模擬仿真得出的溫度變化情況基本吻合。1.0C 放電倍率下，模擬結果和實驗結果兩者之間的誤差沒超過 5 ℃，溫度變化趨勢基本符合；1.5C放電倍率下，實驗溫度比模擬仿真的溫度更高。主要原因是模擬仿真結果更為理想化，材料參數設置基本為定值不變，而在實驗中，電池模塊中的填充材料以及熱管性能參數會變化，填充材料填充不均勻也會導致電池模塊和集熱板間產生接觸熱阻，惡化傳熱，降低散熱效果，導致電池模塊實驗數據和模擬數據產生差異；在 2.0C 放電情況下，模塊溫度主要還是受電池內阻變化影響，在放電初期和末期會產生上下波動，而在本文的模擬仿真中設置的電池生熱速率為固定值，因此實驗和模擬會有一定誤差。由實驗和仿真結果的對比，本文所使用的電池模型基本可以反映實體電池放電過程中的溫度變化，使用該電池模型可以進一步節省實驗成本，為實體電池測試提供理論基礎。
四、 結論
本文通過搭建電池散熱模塊進行實驗測試，測試不同環境溫度，不同放電倍率以及不同熱管長度對電池散熱模塊溫度變化的影響，并與仿真模擬所得結果進行對比分析，得到如下結論：
（1）在不同環境溫度下，電池結合熱管散熱模塊以不同放電倍率進行放電測試，電池模塊可正常運行。
（2）相同放電倍率下，環境溫度越高，電池模塊溫升越高。
