隨著科技發展的日新月異，在國防軍工裝備領域所涉及到的電子設備也日趨復雜化、尖端化和智能化。同時由于軍品應用對于產品小型化，輕量化，定制化和高可靠性的要求，工程師在設計過程中面臨著毫米波級別的電磁兼容，高熱流密度下的導冷散熱，惡劣環境下的密封等一系列的挑戰。

軍工設備的熱設計挑戰

海拔、高溫、低溫、濕度、溫度沖擊、太陽熱輻射、沖擊振動、結冰、各類惡劣環境（真菌、沙漠、灰塵、煙灰等等）均對其熱設計有不同程度的影響。除了復雜的邊界條件外，國防工業電子產品熱管理的最大挑戰是碰到短暫的熱沖擊問題。這些電子產品經常處于一種極端的熱環境下。假想一架停放在加勒比海的噴氣式戰斗機，現在要去執行一項任務。飛機此時處在海平面，溫度、濕度非常合適的環境下。當飛機升空后，將處于高海拔、低于冰點溫度的環境中，在幾分鐘甚至幾秒鐘內改變電子產品的邊界條件，因此飛機中的電子產品必須可以在較大范圍的環境溫度下工作。

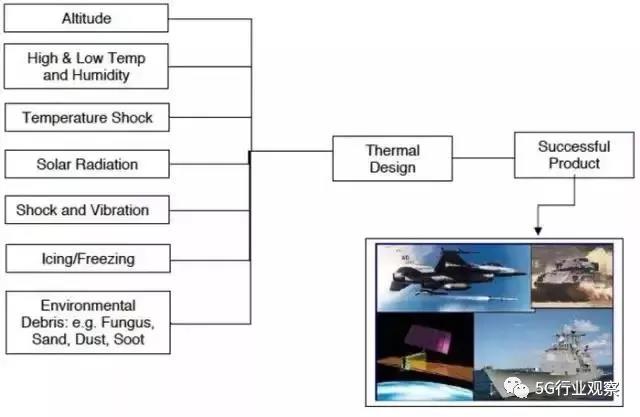

下圖為一個成功的電子產品中熱設計扮演的角色以及環境對它的影響，可以看出，海拔、高溫、低溫、濕度、溫度沖擊、太陽熱輻射、沖擊振動、結冰、各類惡劣環境（真菌、沙漠、灰塵、煙灰等等）均對熱設計有不同程度的影響。

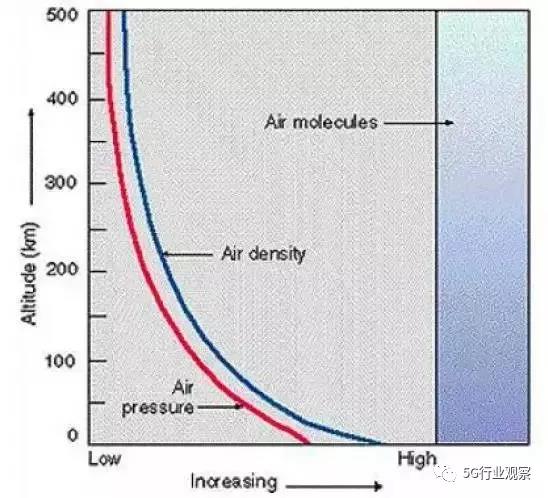

空氣的減少及密度的改變，會極大的影響電子產品的熱管理，二者對熱管理的影響可以參考下圖：

可以清楚地看出海拔對空氣行為的影響。電子產品的熱設計必須克服各類邊界條件，滿足產品工作的環境。

由于軍事任務的本性，勢必導致這些電子產品承擔較大的數據處理量，同時要求較快的數據處理速度，電子產品的熱耗會隨之急劇增加。因此，惡劣的環境條件、急劇增大的芯片熱耗，使得國防工業電子產品的熱管理面臨巨大的挑戰。

對于處于大氣層或者外太空環境下的電子設備來說，重量是一個非常重要的要素。重量越輕，產品持續工作的時間越長，花費的費用越低。很明顯，由于噴氣式戰斗機、導彈、坦克等的既有特性，使得電子產品處于惡劣的熱環境下，因此國防工業電子產品的熱可靠性是一個非常重要的因素。

軍工設備的熱設計

由于軍用電子產品芯片熱耗高、工作環境惡劣，通常呈現更高的熱流量，與其他電子產品類似，必須具有良好的冷卻系統，而其中必須要考慮設備工作的空間尺寸、重量、熱耗、電磁屏蔽等要求。

通常的電子系統傾向于被設計成封閉的機箱，并且大多數電子產品盡量與冷卻系統隔離。想像一輛奔馳在沙漠里的悍馬汽車，如果不將電子產品密閉封裝，其工作的各類環境要比如沙子、碎片等等，會使得電子產品癱瘓不工作。

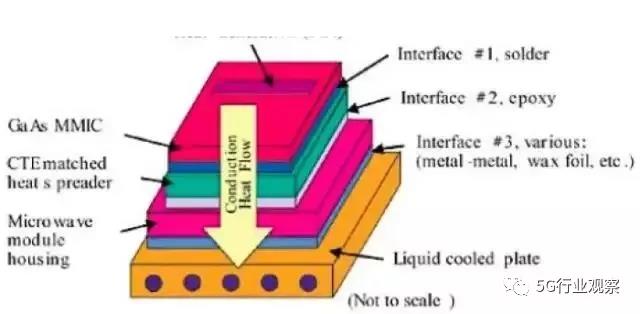

目前很多工程師對電子產品偏向于使用混合冷卻方式進行熱設計。大部分電子芯片使用風冷散熱，對于熱耗極大的器件使用水冷散熱。但是對于空間飛行或者外太空的電子器件來說，這種散熱方式不可取，必須設計更緊湊的液冷系統。比如使用高導熱率的基板材料、VC均溫板、熱管、內嵌在芯片Die中的TEC、射流冷卻或者直接浸入式液冷，這樣可以使得熱量被傳輸至液體，進而被傳送至液冷系統的換熱器中。就如下圖顯示的一樣：
